工業平臺用護欄

注明：

1、鋼管尺寸：上表中括號前是碳鋼的尺寸，括號內為不銹鋼的尺寸，最終以雙方確認的設計圖為準；

2、立柱間距：主要是1000，1200，1500mm三種；

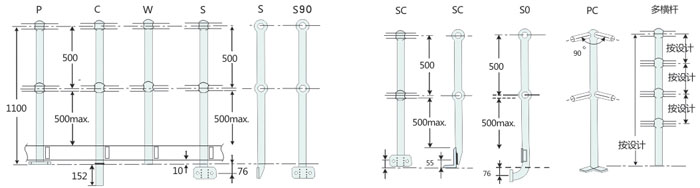

3、欄桿高度：

   （1）雙桿：

     A：水平欄桿 - 扶手的最小高度1100mm；

     B：樓梯斜欄桿 - 扶手的垂直高度最小為900mm；

   （2）三桿：通常為1200mm；

   （3）單桿或三桿以上的按客戶要求設計；

4、橫桿與立柱的連接方法；

    （1）一般采用焊接固定的方法，焊位處作局部防銹處理；

    （2）也可用緊定螺釘或銷固定，安裝時需現場配鉆相應的安裝孔 ；

5、若客戶為節省成本而降低欄桿高度，減少鋼管高度或增大主柱間距等，由此造成的一切后果本公司不予負責。

一、水平安裝

1、安裝空間充裕時

（1）排列立柱及管件使其平行于安裝部位；

（2）由兩頭穿立柱于欄桿管件；

（3）扶正扶手欄桿并安裝固定螺栓；

（4）定位并旋緊螺栓，必要時加入墊片。

2、安裝空間不足時

（1）固定末端立柱，將扶手欄桿穿過立柱；

（2）穿立柱于欄桿管件并將墊塊墊在地板下；

（3）繼續穿立柱，將墊塊墊到后一個立柱下，將前一個立柱移到固定位置；

（4）安裝螺栓及找平，必要時加入墊片。

二、階梯安裝

（1）為了安全請由第一階安裝；

（2）第一階安裝定位后，安裝第二個立柱，但不要緊固；

（3）穿入欄桿管件至第一根立柱半個球位，其余部分懸空；

（4）穿欄桿管件于第二，第二根立柱，并使其超出第一根立柱約75mm；

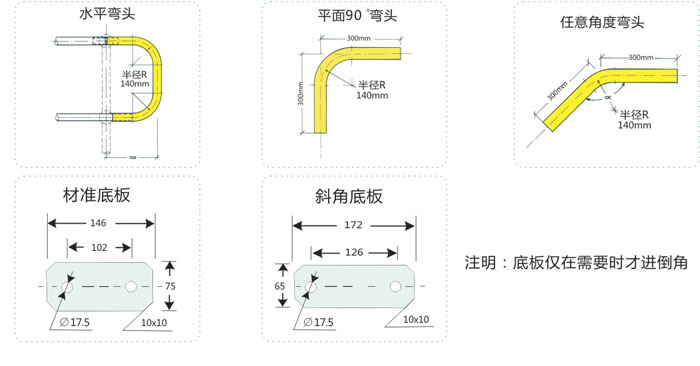

（5）安裝彎頭并焊接固定；

（6）安裝余下的立柱并固定。
